管道输送各种各样的物质，包括水（热水管、水管）、蒸汽（蒸汽管道）、石油产品（石 油或天然气）以及用于食品生产、农业、发电厂、在许多情况下，管道不仅用于运输有问 题的物质，而且还用于传输与被传输流体结合的热能。这就是为什么管道的隔热以及管道 内任何潜在的压力损失如此重要的原因。整个运输系统必须完全密封，尤其是泄漏不仅会导致能源和金钱的损失，还会造成重大的环境问题。利用红外热像仪检测管道，可以检测管道堵塞、减薄、腐蚀、渗漏等故障，避免对环境及人员造成伤害；也可以使用热像仪对管道的保温进行检测和评估，从而减少能耗，达到节能效果。

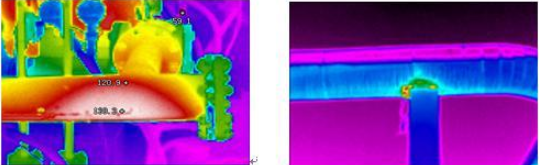

红外热像仪在检测管道中的应用
1 ：管道堵塞，由于堵塞部位和其他部位热容量不同导致温差，这些温差传递到管线外壳，就可以使用红外热像仪在管道外部拍摄到故障。
2： 管道内壁受磨损或是腐蚀导致减薄，其温度会比正常部位温度偏高，从而可以检测出故障。
3： 管道由于局部温度波动较大导致材料热疲劳造成裂纹、泄漏，故障处会渗漏管道内介质，如果管道内介质为低温介质（如氨气）或是高温介质时，管道渗漏介质与管道外壁温差不同，可使用红外热像仪拍摄到故障。
4 ：管道保温脱落，其脱落处温度偏大，可在热像图中清晰显示。热像仪还可检测出管道温度，作为保温是否达到规定效果的判断依据。
5 ：换热器炉管堵塞或是内漏，导致换热效率降低，影响正常生产和造成能源浪费，可以使用热像仪检查出故障。
6 ：加热炉或是反应器炉管在高温高压和腐蚀性强的环境下工作，会造成热斑、龟裂、渗碳、氧化、热裂、减薄等，严重影响其使用寿命。利用红外热像仪通过窥视孔对炉内炉管测试，可得到故障的热图像，为维修炉管的实施方案提供依据。
应用过程中出现的问题解析：
- 若阀门保温层较厚,内部温差不容易传递到外壁表面,故测量泄漏也较为困难。
- 有部分阀门外壳为光亮铁皮或不锈钢,其发射率低而反射率高,容易将附近高温辐射源反射进红外热像仪,造成严重干扰;在拍摄此类阀门时可在易发生泄漏的部位用油漆(任意颜色)喷涂,提高该部位发射率。
- 在检测炉管时,反应器/加热炉内气体、蒸汽和二氧化碳对红外线有吸收作用,需要对热像仪加上滤光片进行检测。
拍摄清晰的热像图技巧：
- 对于要求温差较小的场合,尽量选择热灵敏度较高的热像仪。
- 拍摄时要注意尽量避免测量阳光直射,在阴影处拍摄阀门不容易受到阳光干扰,效果较好。
- 拍摄时注意观察周围有无其他热源,特别对于表面较光亮的阀门,其外壳较易反射周围热源,造成检测干扰,故在拍摄时若周围有热源,请改变拍摄角度。
- 先使用自动模式测量罐体的温度范围;然后手动设置水平及跨度,将温度范围设置在最小,并包含有先前测量的温度范围(各款仪器最小温度范围不同)。
- 对于使用像铝箔或不锈钢一类的高反射金属材料作为外层的管道来说,可在易发生泄漏的弯角、三通、焊接缝处用油漆(任意颜色)喷涂,提高该部位的发射率。
