变电所红外智能巡检项目

随着国家经济的快速发展，对电力安全稳定充足供应的需求越来越大，变电所是电力系统的核心组成部分，用于将电能从发电厂输送到用户终端，电站的正常运行是保证电力系统安全、可靠、经济运转的基础。变电所设备的安全稳定运行十分重要，所以一般会对变电所进行安全巡检。

传统的巡检是采用人工方式，对变电所设备进行感官的简单的判断，主要通过看、听、嗅去实现的。人工巡检受人员的生理、心理素质、责任心、外部工作环境、工作经验、技能技术水平的影响较大，及时性低、效率较低，漏检现象时有发生，存在很大的安全隐患。

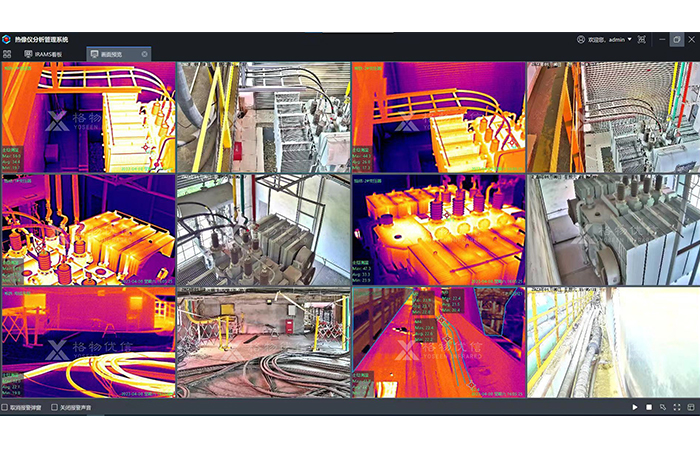

红外热成像技术作为一种非接触、实时的温度监测手段，在变电站设备的安全巡检中具有广泛的应用，可对变电所内设备实现24小时不间断测温。

红外热成像技术在变电站检测的应用：

热负荷分析：

使用红外热像仪可以实时监测到变电所电流负载的分布情况，可以帮助工作人员分析红外热成像技术在变电站检测的应用

设备温度检测：

红外热像仪能够有效检测变电所内设备的的温度异常，如过热、局部高温等现象。通过对温度异常的监测，可以及时发现潜在的设备故障，为设备的维修和保养提供依据。

电缆接头漏电检测：

红外热成像技术还可以检测电缆及接头的漏电现象。漏电可能导致电缆短路、火灾等严重后果。通过红外热成像技术的检测，可以及时发现并处理这些问题。

红外热像仪用于变电站安全巡检的优势

1. 非接触式测温，避免了和设备的接触，保证设备正常运行
2. 实时获取温度数据，便于及时发现问题
3. 灵敏度高，测温精准，误报率低
4. 异常温度提前预警，保证设备安全

产品介绍

DS-TS 系列

1. 红外分辨率：640*480（307200个测温点）；
2. 探测器类型：选用进口非制冷型多晶硅红外焦平面探测器；
3. 图像帧频：PAL： 50Hz/NTSC: 60Hz；
4. 热灵敏度（NETD）：＜05℃@30℃；
5. 测温范围：-20℃~150℃；
6. 测量精度：±2℃或±2%；
7. 调焦方式：手动调焦
8. 设备满足IP66的防护等级，前端镜头防护需要配置气帘，支持空气吹扫，防止粉尘附着于镜头表面；
9. -90°(俯视) ~+90°(仰视)
10. 360°连续旋转，无监视盲区
11. 热成像设备可支持控制、支持255个预置位巡检，搭配双视监测系统进行辅助监测；
12. 软件和SDK开发包：配套IRTool PRO软件进行数据分析，同时提供C++和C#编程的SDK开发包，硬件支持SDK二次开发

红外热成像在变电站检测中具有重要的应用价值，通过设置预置位进行自动巡检，对变压器、电缆及接头、断路器、隔离开关等设备的监测，实现变电所全局监控，满足可靠性和实时性的同时保证在高温等恶劣环境下准确测温。
