电子电路板故障缺陷检测-PCB/PCBA检测神器选型推荐

PCB/PCBA由于其工艺技术的不断发展，电路复杂程度在不断增加，通过格物优信热像仪可以快速检测电路板上短路或者短路位置，无须通过接触试方式诊断，一扫全屏即可显示缺陷故障位置，那个不同的热像仪对于PCB/PCBA检测的效果是否有差异呢？应该怎么选型呢？

热像仪的形式-选手持热像仪还是在线式热像仪，分别如下图。手持热像仪一般适合拿在手上操作，不需要单独连接电脑显示设备。适用于，需要巡检，偶尔测量的场所。数据可以保存在内存卡上。可以进行简单的测温配置，温度分析，数据导出。

手持红外热像仪

在线式红外热像仪需要连接电脑使用，使用支架固定，拥有强大的分析软件，支持多类型的数据对比分析，数据导出，也适合长期监控检测使用。

热像仪的分辨率决定了能捕捉显示红外热像图的细节和细腻的程度以及测温的点的数量，常见的分辨率有160*120、/34*288/640*512/1024*1280。通常来说分辨率不一样价格也不一样，分辨率是价格的主要因素之一，选用多少分辨率可以看自己的预算，以及对测试效果的预期。

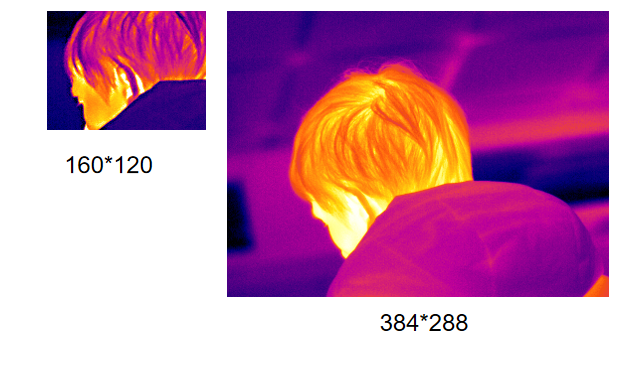

160*120对比384*288

640*480分辨率

由于1280*1024的红外热像仪分辨率超过屏幕限制，实际效果图比如下更大，如下为压缩后的，可用鼠标滚动放大。如下图

1280*1024分辨率效果图

红外热像仪的镜头选择，由于PCB/PCBA的大小及里面的被测元器件大小的规格不一致，针对这可以选用不同的镜头去测量，常规的有广角镜头、常规通用镜头以及微距镜头。在PCB/PCBA场景下常规镜头及微距镜头选用的较多。广角镜头一般适用于由于安装位置受限，同时需要观测交大面积的物体时选用广角镜头。广角镜头的缺点：广角边缘会有稍许畸变。如不是这种场景可不选用广角。
