随着汽车工业的快速发展,焊接技术在汽车制造过程中扮演着越来越重要的角色。白车身焊接作为整个汽车制造过程中的关键环节之一,其质量直接影响到汽车的安全性和可靠性。
本系统采用高性能、高准确度的在线式测温型红外热像仪,高性能探测器:采用 17 微米非制冷焦平面探测器,提供 160*120,384*288,640*480 等多种分辨率以及不同焦距镜头选择,满足各类差异化应用需求。选用进口探测器,工作稳定、性能卓越,配合独有的测温校正算法和易用的用户界面。专利红外算法,支持测温标记,支持铁红、白热、高对比度等多种调色板。

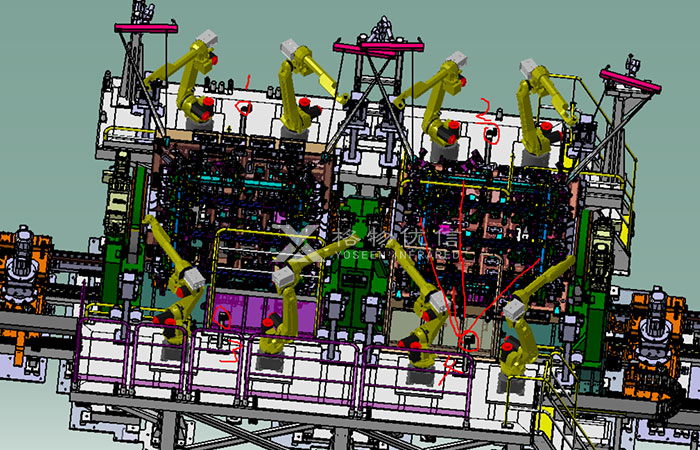

现场如下图所示会在1-4号位置安装支架,设备采用X系列红外热像仪,架设于现场摆臂机器人后方,采用钢构立柱支架M4螺纹螺丝固定,后续可随现场需求进行架设位置的改变和调整,通过改变设备位置已达到对加工件的不同焊接位置的实时监控。
系统可以进行24小时连续不间断的红外测温和数据记录,包括点、线、面和区域测温记录及超温报警功能,PLC给到开始和结束信号,网关接收信号后进行信息转换,由网关发送指令给电脑端进行具体的拍摄以及停止的操作,热像仪配合进行数据的传输,同时相关资料会保存在电脑里让工作人员可以及时在电脑中进行查看。
部分设备照片
红外热成像仪用于白车身整体监测系统总结
目前经现场调试红外热成像仪运行所需的设备均已完成安装调试,设备及系统运行正常,测温有效性和重复性功能正常。
测温量程:经现场实验有效测温量程可以达到1000℃,温度升高和降低追踪准确及时,温度曲线呈线性比例。
检测视野:根据现场实际安装情况,完全可覆盖整个被测车身工件的全部区域,8个边缘焊接部位全部覆盖。
软件功能:现场调试已经完成和PLC对接调通,软件具备点线面测温功能,超温报警及记录功能,PLC给出开始/停止信号可控制录制视频,具备手动截图和录制视频功能,主页面显示整体区域及框选区域的最高温,最低温及平均温温度曲线。
IP分配:分别给予电脑,热像仪,网卡及路由器单独IP,方便后续对接大数据系统。
