红外热像仪软件快速使用说明

1. IRTool软件安装与热像仪连接

1.1安装补丁包

• 对于Win8/Win10，无需安装补丁包。
• 对于XP/Vista/Win7，32位

补丁包存放在U盘/.Net Framework离线安装包 文件夹下，请先安装补丁.NetFramework40_Full

_x86_x64.exe，待此补丁安装完成后,再安装补丁NDP40-KB2468871-v2-x86.exe。

• 对于Vista/Win7，64位

补丁包存放在U盘/.Net Framework离线安装包 文件夹下，请先安装补丁.NetFramework 40_Full

_x86_x64.exe，待此补丁安装完成后,再安装补丁NDP40-KB2468871-v2-x64.exe。

1.2安装IRTool软件

拷贝IRTool文件夹至电脑端，运行文件夹内IRTool.exe可执行文件。可将IRTool.exe发送至桌面快捷方式，方便以后使用。

1.3连接热像仪

给热像仪插上DC 12V电源，将热像仪直接接入用户电脑所在局域网，无需配置电脑网卡为静态IP。若用网线将红外热像仪与电脑的以太网口连接，则需配置电脑网卡为静态IP。静态IP具体设置步骤见下图。

1. IRTool在线观测模式

1.1. 运行IRTool在线观测功能

运行IRTool.exe，搜索并连接热像仪，选择在线观测模式，根据视场内景物远近，调节镜头焦距，直至成像清晰，观测红外图像。具体步骤见下图。

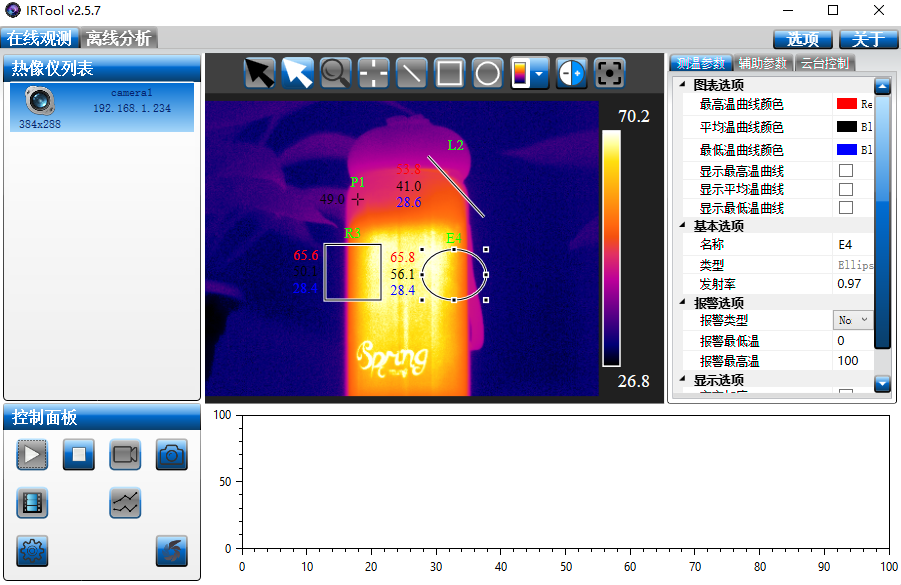

1.1. 添加、绘制及移动测温对象

测温对象的添加和移动可以通过测温对象工具栏实现：

1. 点击所需测温对象对应的图标，激活工具。
2. 在显示区域感兴趣位置上，点击鼠标左键选取起始点，长按鼠标左键并移动鼠标至终点。
3. 松开鼠标左键，完成测温对象绘制。

此后选中测温对象并保持长按鼠标左键，测温对象会添加边框提示，即可移动测温对象，在新位置松开鼠标左键即可完成移动测温对象。

具体过程如下图所示：

图 2.2添加、绘制及移动测温对象

1.1. 数据保存

如果需要保存数据，点击录制或截图按键，即可保存至指定位置。具体步骤见下图。

图 2.4 保存温度数据

1. IRTool离线分析模式

IRTool离线分析主要用于分析在线模式下保存的两种红外温度数据，单帧温度和连续帧温度，文件后缀分别为bmp和stream。无需连接热像仪，双击IRTool.exe启动程序，选择离线分析模式，找到文件所保存路径并左键双击打开文件，即可分析红外数据。

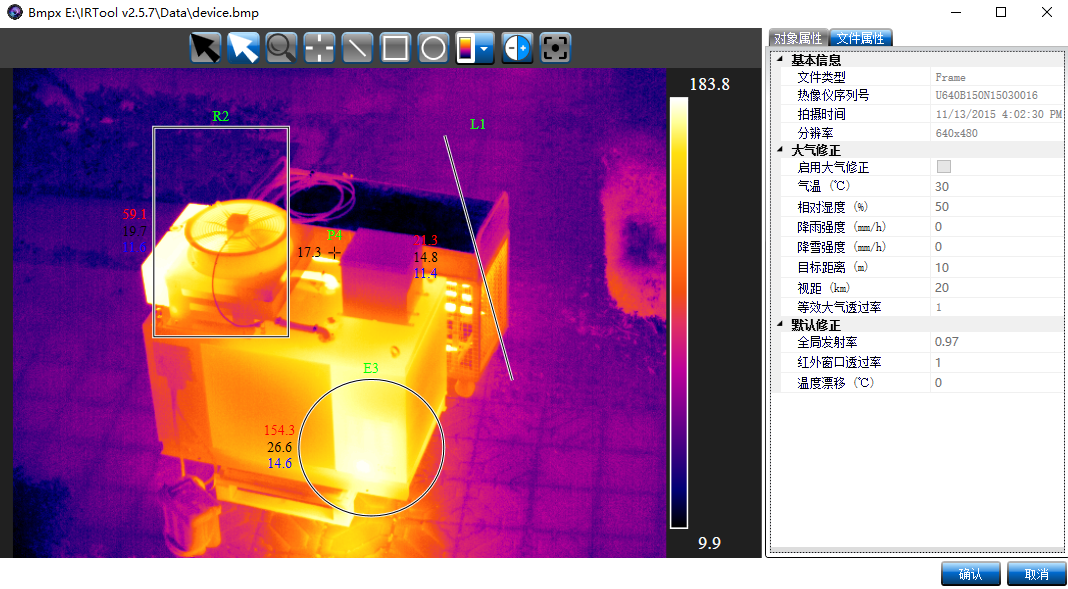

1.1. 单帧温度分析

选择单帧温度文件进行编辑后，弹出单帧温度文件分析窗口，最大化窗口后如下图所示：

图 3.1 分析单帧温度

1.1. 连续帧温度分析

选择连续帧温度文件进行编辑后，弹出连续帧温度文件分析窗口，最大化窗口后如下图所示：

图 3.2 分析连续帧温度

1. 常见故障排除

故障现象	预估原因	解决办法
无法搜索到热像仪	热像仪未接入电脑所在局域网	将热像仪接入电脑所在局域网内
	直连未正确配置静态IP	参考电脑端静态IP配置方法
	忘记热像仪静态IP	恢复出厂设置（复位）：热像仪正放，用导电工具（如镊子）连接第三与第四端口（从左往右数）6秒钟
网口指示灯异常	一端未插入网线	确认网线连接
	网线损坏	更换新网线
	热像仪网络接口损坏	联系供应商或格物优信
模拟视频无输出	未设置模拟输出	更改软件设置
模拟视频效果差	视频线连接异常	确认视频线连接，检查视频线连接头处是否松动或接触不良
	模拟视频采集卡故障	更换模拟视频采集卡
图像未达理想效果	未调焦清晰	手动或电动调焦至成像清晰
	超过测温量程	更换热像仪或缩小测温范围
	挡板机械故障	联系供应商或格物优信
	场景温差太小	更换更高性能热像仪或更改场景选项
	环境温度急剧变化	软件手动挡板校零
连接后无法传输图像	热像仪自动重启中	等待约10秒再搜索热像仪
	未知原因	重启热像仪和软件

注：您可以打开U盘/软件操作手册/IRTool红外热像仪软件用户手册.pdf阅读电子版说明书。
