- 什么是接触网
接触网是沿线上空架设的向机车供电的特殊形式的输电线路。其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。
接触悬挂包括接触线、吊弦、承力索以及连接零件。接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电所 获得的电能输送给电力机车。接触网的分类大多以接触悬挂的类型来区分。我们所讲的接触悬挂的分类是对接触网的 每个锚段而言的。接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。
简单接触悬挂（以下简称简单悬挂）系由一根接触线直接固定在支柱支持装置上的悬挂形式。国内外对简单悬挂做了 不少研究和改进。我国现采用的带补偿装置的弹性简单悬挂系在接触线下锚处装设了张力补偿装置，以调节张力和弛 度的变化。在悬挂点上加装8～16m长的弹性吊索，通过弹性吊索悬挂接触线，这就减少了悬挂点处产生的硬点，改善 了取流条件。另外跨距适当缩小，增大接触线的张力去改善弛度对取流的影响。
链形悬挂的接触线是通过吊弦悬挂在承力索上。承力索悬挂于支柱的支持装置上，使接触线在不增加支柱的情况下增 加了悬挂点，利用调整吊弦长度，使接触线在整个跨距内对轨面的距离保持一致。链形悬挂减小了接触线在跨距中间 的弛度，改善了弹性，增加了悬挂重量，提高了稳定性，可以满足机车高速运行取流的要求。

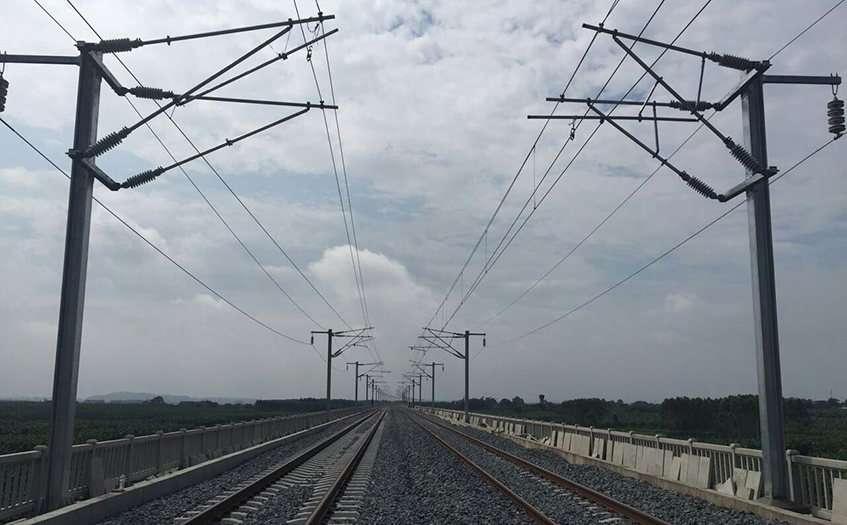

轨道交通接触网
- 什么是受电弓
将火车与高压线连接起来的那个装置名叫“受电弓”，安装在机车或动车车顶上。受电弓可分单臂弓和双臂弓两种，均由滑板、上框架、下臂杆（双臂弓用下框架）、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。菱形受电弓，也称钻石受电弓，以前非常普遍，后由于维护成本较高以及容易在故障时拉断接触网而逐渐被淘汰，近年来多采用单臂弓。负荷电流通过接触线和受电弓滑板接触面的流畅程度，它与滑板与接触线间的接触压力、过渡电阻、接触面积有关，取决于受电弓和接触网之间的相互作用。受电弓与接触网直接接触的位置由石墨构成，磨损较小，便于更换。

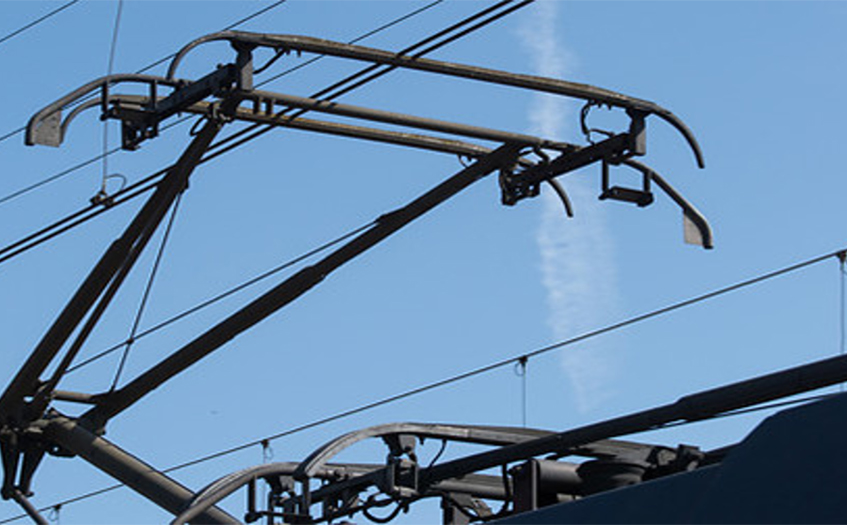

铁路交通受电弓
- 为什么检测接触网
接触网连接件容易受到外界因素的影响发生过热，严重时会造成供电中断，引发列车停运事故，接触网的连接件发生过热的主要原因有：
- 氧化腐蚀。由于外部热缺陷的导体接头部位长期裸露在大气中运行，长年受到日晒、雨淋、风尘结露及化学活性气 体的侵蚀，造成连接件导体接触表面严重锈蚀或氧化，氧化层都会使金属接触面的电阻率增加几十倍甚至上百倍；
- 连接件接头松动。导体连接部位在长期遭受机械震动、抖动或在风力作用下摆动，使导体压接螺丝松动。
接触网架构图
四、红外热像仪检测接触网的优势
- 非接触式测温；
- 远距离成像；
- 全天候监测；
- 精准测温。
红外热像仪对受电弓可以进行全天候检测
五、容易出现的问题
- 尽量避免尽量避免测量阳光直射，特别是避免正午进行拍摄，尤其是长时间拍摄阳光，容易损毁热像仪。
- 若现场有多个接触网连接件，请互相对比其温度，这样可及时发现接触网连接件的发热故障。
