本安型红外热像仪

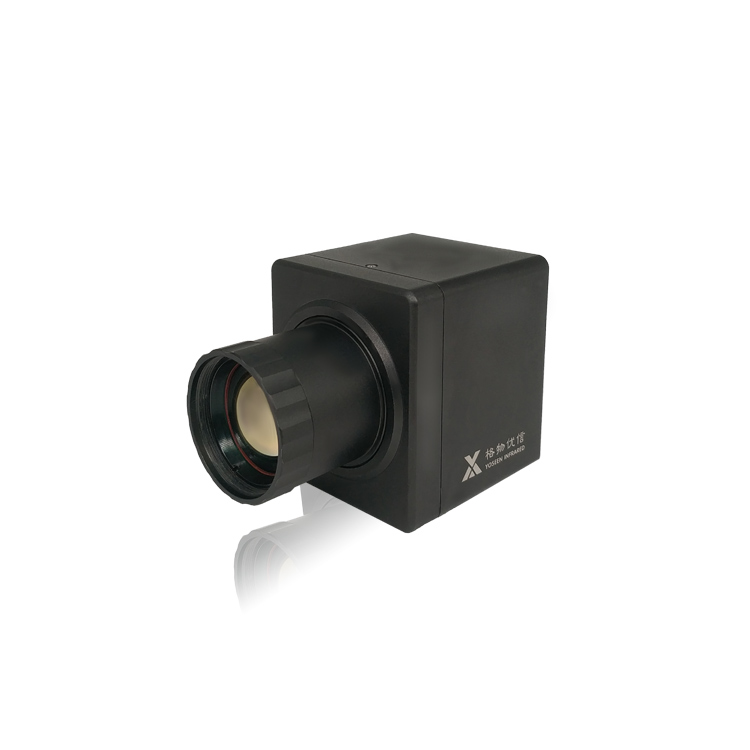

格物优信M型本安型红外热像仪，

I类煤矿防爆标志（可认证）

II类化工防爆标志（可认证）

本安型红外热像仪认证有以下三种

IEC 60079-11   EN 60079-11    GB 3836.4

都是通过相关技术限制电路能量，使电气设备中的电能产生的火花或热表面不足以引爆爆炸环境中的物质。

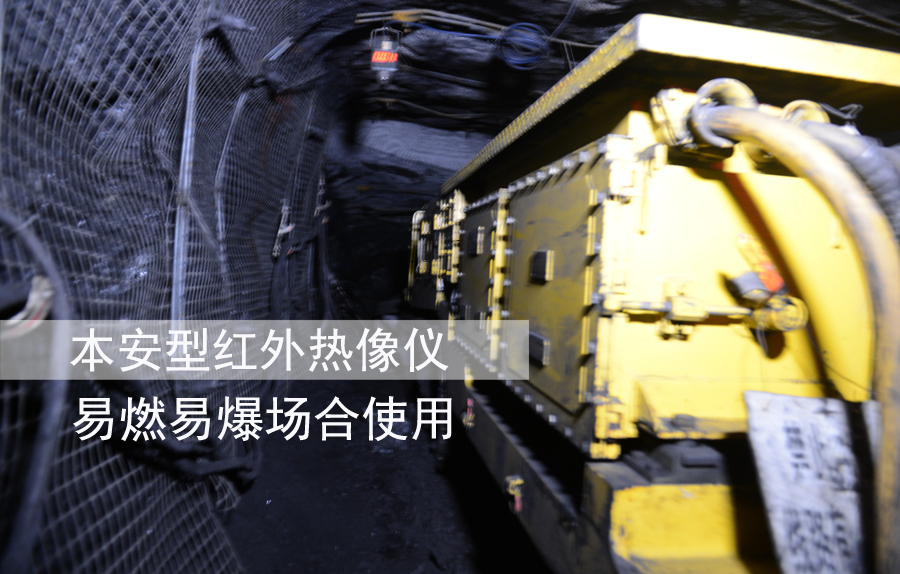

  • 本安型Yoseen M系列红外热像仪是小尺寸、通用型的在线式测温型红外热像仪。Yoseen M系列红外热像仪是U系列的升级型号，产品选用进口探测器，工作稳定、性能卓越，配合标准的测温校正算法和易用的用户界面，同时M系列体积小巧、重量轻、接口丰富的特点，使得M系列红外热像仪成为质量控制、热源监测、安防夜视、设备维护、煤堆监控、化学物品仓库监控、等易爆场合使用。M系列红外热像仪配有功能丰富的终端软件和简单易用的SDK包，无论是单独使用还是二次集成开发，都能满足用户差异化的应用需求。
  • 本安型红外热像仪
型号 M640D M384D M384B M160A
红外分辨率 640×480 384×288 384×288 160×120
像素尺寸 17um
帧频 50Hz
  以太网获取全帧辐射数字温度速度10Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“Yoseen M系列热像仪镜头列表”
角分辨率
测温范围 -20~150℃  -20~350℃  -20~650℃ 等可到2000℃(可定制)



通用参数

图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪，支持点、线、矩形、椭圆测温模板，支持模板内高低温追踪
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和、用户自定义等多种调色板
调焦方式 电动/手动，电动镜头支持自动对焦
数据
单帧温度 带温度信息的PNG或BMP图片格式
温度流 全辐射温度信息存储
数字视频 H.264，支持RTSP流媒体协议，MP4文件，支持HDMI输出接口
模拟视频 NTSC/PAL
数据存储 支持TF卡扩展和存储，最大32GB
电气接口
电源 DC9～15V，典型功耗2.5W@25℃
以太网 100/1000Base，支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议，兼容主流NVR产品，提供SDK开发包
串口 RS485/RS232-TTL，支持无人机飞控串口、S-bus
PWM 支持4路飞控PWM输入
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入：0，输入电压1V以下；1，输入电压1~3.3V
环境参数
工作温度 -20～+60℃
储存温度 -40ºC～+85℃
湿度 非冷凝10%～95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 100g/82g（不含镜头）
尺寸 56(L)*42(W)*42(H)mm/43(L)*42(W)*42(H)mm（不含镜头）
安装 4个M2正面螺纹安装孔，2*4个M3侧面螺纹安装孔，搭配1/4 UNC-20云台转接件

Yoseen M 本安型红外热像仪镜头列表（以M384B产品为例）

焦距 视场角 角分辨率 探测距离

（车辆）/m

 探测距离

（人）/m

 识别距离（车辆）/m 识别距离（人）/m 辨认距离（车辆）/m 辨认距离（人）/m
3.3mm 89.4° x 73.1° 5.2mrad 298 97 74 24 37 12
8mm 44.4° x 34.0° 2.1mrad 722 235 180 59 90 29
10mm 36.2° x 27.5° 1.7mrad 902 294 225 74 113 37
15mm 24.6° x 18.5° 1.1mrad 1353 441 338 110 169 55
17mm 21.7° x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9° x 11.2° 0.68mrad 2255 735 564 184 282 92
40mm 9.3° x 7.0° 0.43mrad 3608 1176 902 294 451 147
50mm 7.5° x 5.6° 0.34mrad 4510 1471 1127 368 564 184
60mm 6.2° x 4.7° 0.28mrad 5412 1765 1353 441 676 221
如需其他焦距请咨询
功能特性
  • 本安型Yoseen M系列红外热像仪是小尺寸、通用型的在线式测温型红外热像仪。Yoseen M系列红外热像仪是U系列的升级型号，产品选用进口探测器，工作稳定、性能卓越，配合标准的测温校正算法和易用的用户界面，同时M系列体积小巧、重量轻、接口丰富的特点，使得M系列红外热像仪成为质量控制、热源监测、安防夜视、设备维护、煤堆监控、化学物品仓库监控、等易爆场合使用。M系列红外热像仪配有功能丰富的终端软件和简单易用的SDK包，无论是单独使用还是二次集成开发，都能满足用户差异化的应用需求。
  • 本安型红外热像仪
通用参数
型号 M640D M384D M384B M160A
红外分辨率 640×480 384×288 384×288 160×120
像素尺寸 17um
帧频 50Hz
  以太网获取全帧辐射数字温度速度10Hz
NETD 50mK@25℃
工作波段 8~14um
视场角 详见“Yoseen M系列热像仪镜头列表”
角分辨率
测温范围 -20~150℃  -20~350℃  -20~650℃ 等可到2000℃(可定制)



通用参数

图像
成像距离 约20倍焦距至无穷远
测温模板 支持全局高低温追踪，支持点、线、矩形、椭圆测温模板，支持模板内高低温追踪
图像增强 自适应拉伸、手动增强、电子倍焦
调色板 白热、黑热、铁红、红饱和、用户自定义等多种调色板
调焦方式 电动/手动，电动镜头支持自动对焦
数据
单帧温度 带温度信息的PNG或BMP图片格式
温度流 全辐射温度信息存储
数字视频 H.264，支持RTSP流媒体协议，MP4文件，支持HDMI输出接口
模拟视频 NTSC/PAL
数据存储 支持TF卡扩展和存储，最大32GB
电气接口
电源 DC9～15V，典型功耗2.5W@25℃
以太网 100/1000Base，支持TCP、UDP、IP、DHCP、RTSP、ONVIF等协议，兼容主流NVR产品，提供SDK开发包
串口 RS485/RS232-TTL，支持无人机飞控串口、S-bus
PWM 支持4路飞控PWM输入
电动镜头 支持12V电动镜头
GPIO 1路磁隔离输入：0，输入电压1V以下；1，输入电压1~3.3V
环境参数
工作温度 -20～+60℃
储存温度 -40ºC～+85℃
湿度 非冷凝10%～95%
外壳防护 IP54
抗冲击性 25G
抗振动性 2G
机械参数
重量 100g/82g（不含镜头）
尺寸 56(L)*42(W)*42(H)mm/43(L)*42(W)*42(H)mm（不含镜头）
安装 4个M2正面螺纹安装孔，2*4个M3侧面螺纹安装孔，搭配1/4 UNC-20云台转接件
其他参数

Yoseen M 本安型红外热像仪镜头列表（以M384B产品为例）

焦距 视场角 角分辨率 探测距离

（车辆）/m

 探测距离

（人）/m

 识别距离（车辆）/m 识别距离（人）/m 辨认距离（车辆）/m 辨认距离（人）/m
3.3mm 89.4° x 73.1° 5.2mrad 298 97 74 24 37 12
8mm 44.4° x 34.0° 2.1mrad 722 235 180 59 90 29
10mm 36.2° x 27.5° 1.7mrad 902 294 225 74 113 37
15mm 24.6° x 18.5° 1.1mrad 1353 441 338 110 169 55
17mm 21.7° x 16.4° 1.0mrad 1533 500 383 125 192 63
25mm 14.9° x 11.2° 0.68mrad 2255 735 564 184 282 92
40mm 9.3° x 7.0° 0.43mrad 3608 1176 902 294 451 147
50mm 7.5° x 5.6° 0.34mrad 4510 1471 1127 368 564 184
60mm 6.2° x 4.7° 0.28mrad 5412 1765 1353 441 676 221
如需其他焦距请咨询
