机载红外热像仪

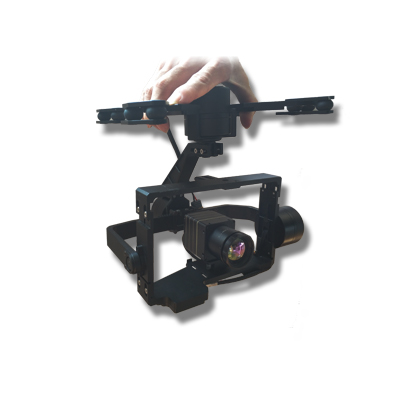

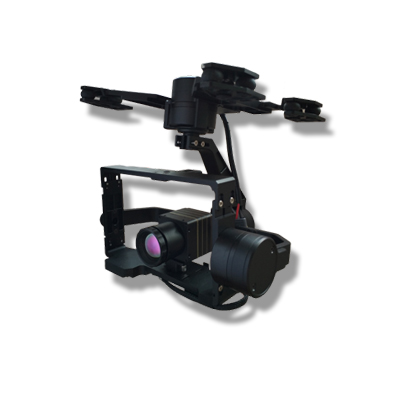

YOSEEN F系列专为微型无人机巡检应用设计，重量轻，测温精确，支持全局温度高速录制。
- 专为轻型无人机设计
重量115g，尺寸42*42*43mm（不含云台），满足各种超小型吊舱、云台安装要求，有效提高无人机飞行时间。
- 无缝对接无人机飞控
支持PWM、串口控制，支持CVBS和HDMI视频输出。
- 前段数据存储
支持TF卡存储，实现全辐射温度流数据存储和红外视频录制。
- 功能丰富
拍照、录像、全辐射数据流存储、自动对焦、电子倍焦、OSD叠加、高低温追踪显示等功能均支持。
| 图像 | |
| 成像距离 | 约20倍焦距至无穷远 |
| 测温模板 | 支持全局高低温追踪，支持点、线、矩形、椭圆测温模板，支持模板内高低温追踪 |
| 图像增强 | 自适应 拉伸、手动增强、电子倍焦 |
| 调色板 | 白热、黑热、铁红、红饱和等多种调色板 |
| 调焦方式 | 电动/手动，电动镜头支持自动对焦 |
| 数据 | |
| 图像 | 带温度信息的PNG图片格式 |
| 温度流 | 全辐射温度信息存储，可离线修正温度 |
| 数字视频 | H.264标准视频格式，兼容通用视频播放软件 |
| 电气接口 | |
| 电源 | DC9~15V，典型功耗2.8W@25℃ |
| 模拟视频 | NTSC/PAL |
| 以太网 | 100/1000Base，支持TCP、UDP、IP、DHCP、IGMP、RTSP等协议 |
| 串口 | RS485，支持Pelco云台控制协议 |
| 电动镜头 | 支持12V电动镜头 |
| GPIO | 1路磁隔离输入：0，输入电压1V以下；1，输入电压1~3.3V
1路继电器输出：0，继电器打开；1，继电器闭合 |
| 环境参数 | |
| 工作温度 | -20~+70℃ |
| 储存温度 | -40ºC~+85℃ |
| 湿度 | 非冷凝10%~95% |
| 外壳防护 | IP54 |
| 抗冲击性 | 25G |
| 抗振动性 | 2G |
| 机械参数 | |
| 重量 | 240g（不含镜头） |
| 尺寸 | 59(L)*58(W)*67(H)mm（不含镜头） |
| 机械安装 | 1个1/4 UNC-20、2个M3螺纹安装孔 |
| 型号 | X384A | X384B | X640A |
|---|---|---|---|
| 红外分辨率 | 384×288 | 384×288 | 640×480 |
| 像素尺寸 | 25um | 17um | |
| 帧频 | 30Hz | 50Hz | 30Hz |
| NETD | 50mK@25℃ | ||
| 工作波段 | 8~14um | ||
| 视场角 | 详见“ Yoseen X系列热像仪测温范围列表”和
“Yoseen X系列热像仪镜头列表” |
||
| 角分辨率 | |||
| 测温范围 | |||
| Yoseen X系列热像仪 测温范围列表 | ||
| 测温范围 | 测温精度 | NETD |
| -20~150℃ | ±2℃或±2% | 50mK |
| -20~300℃ | ±2℃或±2% | 70mK |
| -20~600℃ | ±2℃或±2% | 90mK |
| 150~1000℃ | ±2% | – |
| 300~1600℃
~2000℃ |
±2% | – |
| 客户定制 | ||
| Yoseen X系列热像仪 镜头列表
（以X384B产品为列） |
||
| 焦距 | 视场角 | 角分辨率 |
| 8mm | 46.8° x 34.8° | 2.1mrad |
| 15mm | 24.8° x 19.6° | 1.1mrad |
| 25mm | 14.8° x 11.2° | 0.68mrad |
| 40mm | 9.3° x 7.0° | 0.43mrad |
| 60mm | 6.3° x 4.7° | 0.28mrad |
| 客户定制 | ||
IRTool
在线观测模式用于实时管理热像仪、分析和保存温度数据。同时具备图像算法调整、参数设置、统计、报警、云台等专业功能。软件功能丰富强大，为用户使用提供便利。
离线分析模式用于满足数据再处理、回放、修正以及报告生成等需要。
主要功能：
- 实时拍照、温度流录制、视频录制、温度曲线录制
- 带温度数据的热图像实时抓拍和录像
- 热像仪管理及接口参数设置
- 测温量程自适应切换、测温量程固定
- 等温分析、温度高温/低温/区间报警
- 手动调焦、测温校正、电动调焦
- 实时测温分析工具（点、线、圆、矩形），鼠标实时测温、电子背胶
- 图像温度显示调整（亮度、对比度、增益）、更换调色板、DDE数字增强
- 测温对象测温参数差异化设置
- 单舱云台运动控制
- 温度数据后分析，报告模板创建，自动生成报告
- 提供多尺度的SDK供用户自行开发软件，适用不同业务需求。
iTMS软件
格物优信推出的iTMS软件是一款热像仪、可见光终端设备管理软件，支持温度/图像混合式的热像仪传输方案，又能对主流可见光监控摄像机进行同步管理，是多台热像仪联网控制和多台双光谱系统的标配软件。
- 全数字多监测通道实时测温
- 双视场图像匹配，红外、可见光图像融合，现场全景图
- 监控预置位设置，时巡检，不间断巡检
- 热像仪管理及接口参数设置
- 实时拍照、温度流录制、视频录制、温度曲线录制
- 带温度数据的热图像实时抓拍和录像
- 等温分析、温度高温/低温/区间报警
- 手动调焦、测温校正、电动调焦
- 实时测温分析工具（点、线、圆、矩形），鼠标实时测温、电子背胶
- 图像温度显示调整（亮度、对比度、增益）、更换调色板、DDE数字增强
- 测温对象测温参数差异化设置
- 监测数据库管理和查询
- 温度数据后分析，报告模板创建，自动生成报告
- 提供多尺度的SDK供用户自行开发软件，适用不同业务需求。
