钢包热成像监控方案

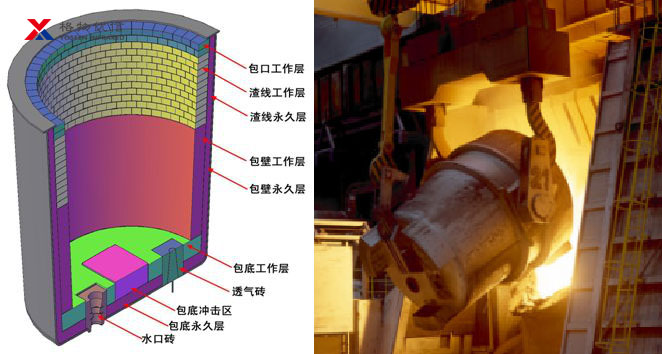

冶金厂钢包又称钢水包、大包等，它是用于盛接钢液并进行浇注的设备，也是钢液炉外精炼的容器。钢包的外壳一般由锅炉钢板焊接而成，包壁和包底钢板厚度分别 14-30mm 和 24-40mm 之间。钢包内衬一般由保温层、永久层和工作层组成。保温层紧贴外壳钢板，厚约10-15mm，主要作用是减少热损失，常用石棉板砌筑；永久层厚约 30-60mm，主要是为了防止钢包烧穿事故，一般由有一定保温性能的黏土砖或高铝砖砌筑；工作层直接与钢液、炉渣接触，容易受到化学侵蚀、机械冲刷和急冷急热及由其引起的剥落。

现状

钢包内衬受到化学侵蚀、机械震动和急冷急热会引起的裂纹、鼓包、脱落等，当耐火材料局部损毁严重，而又未被发现时，将造成严重的漏钢事故。实践得知，在钢包内衬出现前期的缺陷直至完全失效会经过由点到面的逐步发展过程，在内衬出现前期剥落的状态下，剥落点区域的温度则会出现异常高温，其缺陷区域的温度会明显高于其他位置。

解决方案

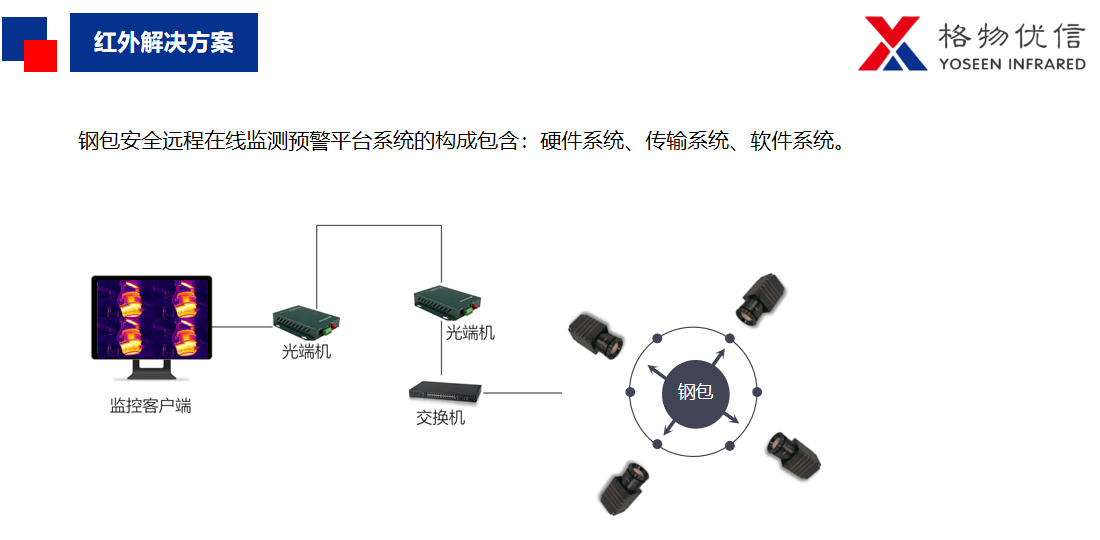

钢包安全远程在线监测预警平台系统的构成包含：红外热像仪、硬件系统、传输系统、软件系统。

1.外部采集软件

采集钢包外部实时温度，持续记录，针对不同区域设置不同温度阈值，系统自动告警。

2.YoseenVideoMonitor分析软件

多设备同时连接显示，与之前预存图片自动对比，根据差异计算温度并告警。

3.系统特点

使用适合24小时不间断运行的长波红外热像仪，可在恶劣环境下长期稳定工作。

针对钢包监控系统，我司开发了钢包监控系统分析软件，支持在线观测模式与离线分析模式，可添加多个测温对象、高低温追踪、实时生成温度曲线、温度报警和生成报告等，功能丰富，操作简便。

钢包热成像软件特点：

（1）实时显示：实时显示全辐射热图，值班人员可查看任意位置的温度，对异常情况进行录制、拍照、分析，并出具专业检测报告。

（2）温度追踪：自动对热像图整个画面或特定区域进行温升趋势分析，提早发现隐患区域。

（3）数据抓拍：可定时采集热成像图片数据，便于后期分析。

（4）高温触发拍摄与报警：当出现温度异常，监控后台可及时发现，触发报警，声光报警模块会发出报警声且软件后台会拍摄事发过程中的图片。

（5）故障自诊断：当终端设备出现故障时，系统可提醒值班人员。

（6）自定义报警阈值和等级：系统可内定义4个不同报警阈值和等级，协助工作人员对隐患发生的紧急程度和发展态势作出评估。

（7）自动分类存储：监控数据、异常数据和报警信息会自动存储在相对应的设备数据栏目中，可快速准确的调用分析。

（8）报表功能：可根据客户要求定制各种报告，并可导出为Word/Excel格式。

（9）温度曲线：软件可观测测温对象的实时温度曲线，从而进行趋势判定。

平台介绍

客户端软件采用C/S模式与B/S模式相结合的开发模式，包括实时、数据两大常用功能模块和测温对象、设备、用户管理、告警、云台、录制管理六大相关基础管理模块。与此同时，提供组件化、标准化的Web API开放平台接口供其他系统使用，为客户提供强大且灵活的业务集成和数据集成能力。客户端软件的红外实时画面监测采用了业内领先的红外图像处理算法，使得设备展示出的红外画面具有更好的细节增强效果和更高的画面可调节精准性。此外，客户端软件可将相关配置数据实时同步云端，在云端对数据进行管理和分析，用户可通过云平台自定义设置异常的通知方式与通知联系人，通过客户端软件与云端应用相结合实现了智能化的控制体系，为迈向工业互联网数据智慧化决策打下坚实的基础。
