1.监控需求
1.1 回转窑现状分析
回转窑是危废焚烧的重要设备，长时间的焚烧会给窑体带来安全隐患和经济损失、影响环保达标等，回转窑运行状态监控是很有必要的，目前主要有以下问题：
①危废燃烧的熔融状况，极易造成结焦，并在尾部堆积拉圈；
②耐材侵蚀脱落易导致钢板暴露软化熔蚀，威胁生产安全；
③燃烧中心温度分布测量要求高，需判断燃烧程度。
1.2 回转窑监控需求
可通过使用回转窑运行状态监控系统，实现以下功能：
1)通过全覆盖测量筒体壁温，实时监测整个转窑壁温分布状况，实时显示窑筒体整体热成像图、从废物进窑开始的干燥、热解、燃烧、燃尽各区段温度分布，高温带变化趋势图；
2)连续监测转窑壁温，提早地探知任何异常内部结焦与耐火材料脱落减薄现象，分析定位回转窑内部结焦或脱落趋势，准确定位结焦或脱落位置，用于指导燃烧的调整与停炉的检修；
3)对于采集的数据实时存储，在积累一定温度数据后，根据转窑内部结构导热系数，结合传热学模型，模拟转窑内部温度状况，用于指导危废进窑燃烧，同时进一步开发耐火材料使用与维护管理功能，指导耐火材料的优化选型与预防性维修等。
根据现场勘查筒体监控须采用广角镜头，能够监控整个转窑；考虑到数据传输量与传输数据，采用网线传输至中控室。
2.回转窑红外系统软件功能特点
回转窑红外监控软件平台和功能
- 全天候将前端热像仪采集的全辐射红外图像流接入中控室，在实时画面中查看炉窑各个区域最高温度值、最低温度值与平均温度值，以及点温；
- 对实时画面绘制温度变化曲线,显示轴向各位置最高温变化趋势图；
- 每转一周显示炉窑窑壁外表面 平面展开后的温度场；
- 平面展开图上显示此周不同区域的最高温度值、最低温度值；
- 平面展开图上可显示区域分界线，表明区域在炉窑上的实际位置；
- 自动生成区域最高温度变化曲线，指导燃烧中心位置调整；
- 窑体历史温度曲线 自动生成，可查看所保存温度场的历史温度曲线，指导配伍和燃烧；
- 根据危废在转窑的燃烧过程在表面壁温不同划分干燥、热解、燃烧、燃尽四个区域；
- 方便用户进行管理，可设置不同人员的使用权限；
- 分析定位转窑内部结焦或耐火泥脱落位置与状态；
- 根据数据处理完成的高温带变化趋势,显示燃烧中心位置变化并用于指导调整危废进料与燃烧调整；
- 自动储存转窑每转一周的展开温度场，并包含点温，分析耐火材料及结焦时间；
- 系统自检，故障后自动重新连接，支持远程故障处理，保证系统稳定可靠运行；
- 不低于6种调色板的选择范围；
- 预留转窑未来自适应燃烧优化接口以及软件升级，并使软件具有可兼容性。

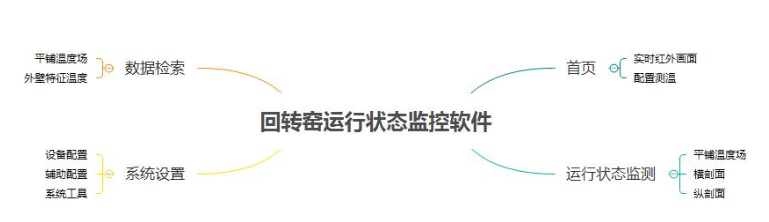

回转窑运行状态热成像监控软件功能结构图
回转窑运行状态监控系统界面
回转窑平面温度展开图历史查询
历史温度曲线查询
历史温度查询
回转窑平面温度展开图
窑头实时监测视频截图
回转窑筒体实时监测视频截图
回转窑外壁温度监测截图
回转窑窑内结圈及耐材实时监测截图
3.产品介绍
格物优信回转窑专用热像仪产品介绍
Yoseen X系列红外热像仪是高性能、高准确度的在线式专业成像用途红外热像仪，选用进口探测器，工作稳定、性能卓越，配合独有的测温校正算法和易用的用户界面，是质量控制、热源监测、安防夜视、设备维护等应用领域的优选产品。体积小巧、重量轻、接口丰富，并配有功能丰富的终端软件和简单易用的SDK包，无论是单独使用还是二次集成开发，都能满足用户差异化的应用需求。
Yoseen X系列产品功能特性
全幅、高速、精准测温
适应复杂、恶劣工作环境
数字流媒体输出，支持ONVIF等协议
千/百兆以太网数据流输出
专用软件提供数据分析和管理
格物优信回转窑专用热像仪X系列
