随着我国基础产业的迅速发展，变电、用电负荷逐年增加，配电柜的安全稳定运行及可靠性更为重要。为确保配电柜的安全稳定运行，杜绝运行中触头及母排过热所引起的短路、接地所造成的重大电力设备事故。武汉格物优信科技有限公司研制开发了热成像双光谱卡片式摄像机，它是基于红外热成像技术，采用非接触式测温成像的产品。它克服了配电柜触头排线钱电压、强电磁场、感温元件无法安装的技术难点；同时，它还配备了可见光摄像头，结合可控的照明灯解决了故障定位分析的难题。使用热成像双光谱卡片式摄像机能够有效地辨别配电柜接头排线的过热和短路火灾事故隐患，同时检测其温度走向进行早期预判，为电力设备运行提供有效保证。
引起开关触头发热等隐患的原因分析
主要原因是由于配电柜内开关触头长时间运行在大负荷的情况下，开关触头接触不良所造成。另一个原因是开关滑动的位置偏离，使动、静触头差偏所至，根据多起事故分析发现，从开关触头过热到触头融化短路事故的发生，其发展速度比较缓慢，时间周期较长，通过红外热像仪温度在线监测完全可以防止、杜绝该类事故的发生。
产品介绍

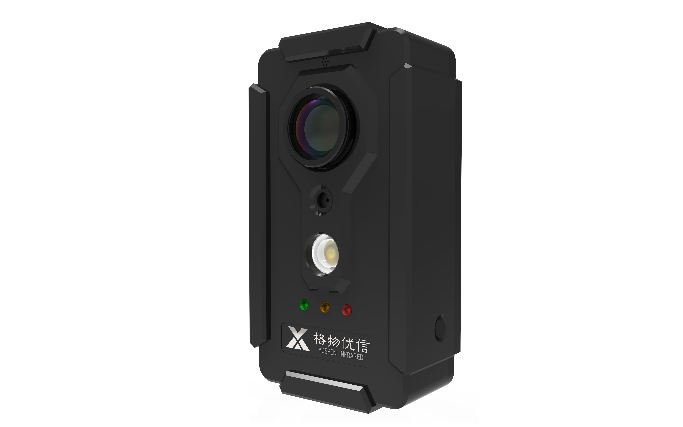

热成像双光谱卡片式摄像机
1、广视场角
配电柜的空间紧凑，且主要控制器件较为分散，为了能够全面的监测到配电柜内的情况，格物优信热成像双光谱卡片机摄像机采用86°*65°的广角镜头，单个热像仪的视场范围更广，减少用量。
不同镜头的视场角示意
2、便捷的安装方式
背面安装方式示意
机器可以通过磁吸直接吸附在配电柜的柜门上，方便快捷也便于调整；螺丝孔的安装方式可以借助于各种不同的结构件，可以灵活多变。
3、双光谱监测方式
双光谱监测方式
红外光和可见光双光谱监测，优势互补既能全面地看到配电柜内的温度分布也可以准确分析故障源周边的情况，便于问题的发现、解决以及后续改进。
4、可控补光灯
补光灯
配电柜的柜门关上之后，柜内的光线很暗甚至没有，会影响到可见光摄像头的使用，补光灯的配置弥补了这一不足；同时，我们将补光灯的开关做成后端软件可控制，即需要使用的时候打开，不需要的时候可以关闭，灵活多变适应不同的环境。
5、可自定义的告警灯及蜂鸣器
告警指示灯
除了绿色的电源指示灯之外，设备还有黄色和红色两种颜色的自定义告警指示灯，可以作为设备检测或工作状态的告警提示，也可以作为温度检测的多级告警提示。同时，设备还内置了蜂鸣器，在前端通过声、光双重感官告警，提醒工作人员注意。
6、体积小，性价比高
卡片机尺寸
功能介绍
温度全区域监测
实时对整个设备表面进行温度监视，可设置显示最高温度，平均温度，最低温度。
设备任意区域温度监视，可设置几个重要部位重点监视。
实现实时多点温度、点测温、线测温、面测温。
自动危险位置定位
可根据温度危险系数自动定位高温危险点，便于查看潜在危险点。
各类报警、安全、设备运行状态记录
完善、丰富的SDK开发包，支持用户快速二次开发
数据统计交互与深度挖掘
通过专家诊断系统平台，自动存储并生成报表，实时形成数据分析与趋势图表，自动判断温度 是否达到危险点，并产生报警。
优质测温图像
160*120 高清分辨率；生成的热图像视频流通过标准的 MJPEG 和 H.264 格式输出，并且兼具多用 途图像功能。
红外光画面和可见光画面的多种融合方式，方便观测。
