1.项目背景
随着我国基础产业的迅速发展，变电、用电负荷逐年增加，配电柜的安全稳定运行及可靠性更为重要。为确保配电柜的安全稳定运行，杜绝运行中触头及母牌过热所引起的短路、接地所造成的重大电力设备事故，我公司研发了配电柜卡片式热成像监控系统，它是基于目前先进的红外热成像技术的非接触式测温系统，集红外、可见光及智能算法于一体，体积小，功能丰富，能有效辨别配电柜接头排线的过热和短路火灾事故隐患，同时检测其温度走向进行早期预判，为电力设备运行提供有效保证。
红外热像仪用于监测配电柜设备异常热损坏
2.客户需求
本项目需对16个配电柜进行安全监控，监控范围包含干式变压器柜、低压电容器柜、高压柜电缆室等，配电柜高1.7米，宽0.8m，深0.6m，测温范围
-20~150℃。
每台配电柜安装一台热成像双光谱卡片式摄像机，监测整个配电柜的温度变化，出现温度异常时发出报警，提醒相关工作人员，及时安排检修，从而实现配电柜的温度监控。

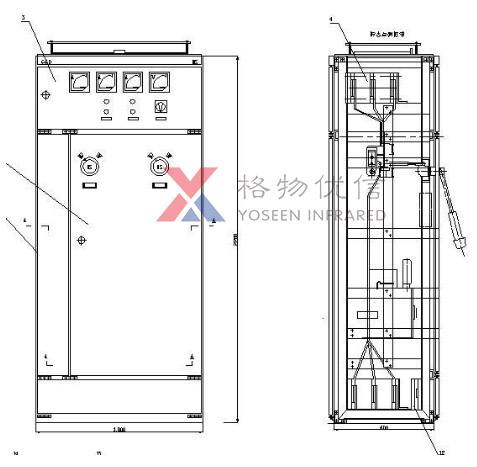

配电柜安装红外热像仪示例图
3.解决方案
项目现场安装16台格物优信热成像双光谱卡片式摄像机，采用摄像机+NVR系统，全部数字化，前端使用摄像机，通过以太网传输，数字信号经过交换机和光端机传输至NVR，进行视频图像的存储，并通过显示器实时显示可见光与红外画面。此套系统最大的特点就是传输距离远、系统全部数字化，组网方便，后期点位扩展以及系统升级便利。

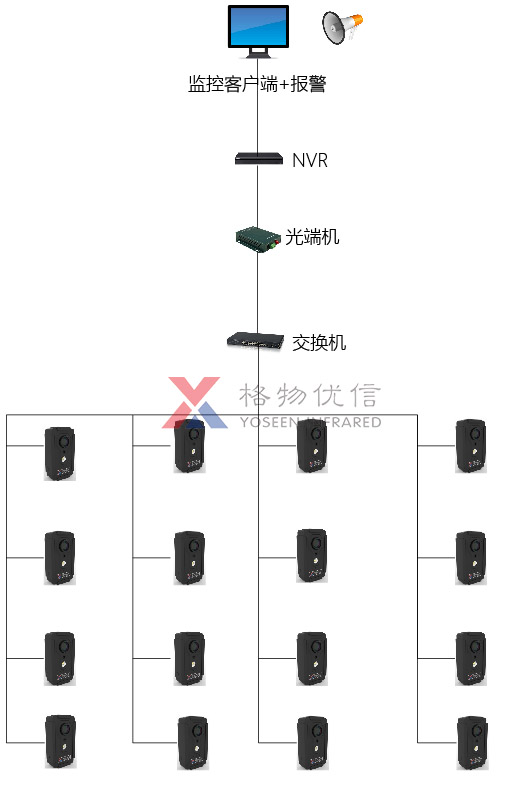

视频监控系统组网拓扑示意图
4.系统特点
1.双波段图像融合
160*120分辨率的红外模组与500万像素的可见光模组相结合，采用双波段图像融合技术，画面清晰，定位准确。
2.3种图像存储模式
红外/可见光图像单独存储；红外/可见光图像同时存储；红外/可见光融合图像存储。
3.体积小，性价比高
摄像机尺寸104mm×64mm×27mm，小巧轻便，可安装在密闭狭小的空间，价格便宜。
4.异常预警及联动告警处置
根据配电柜温度设定不同报警等级，本地声光预警和监控中心软件报警双重保障。
当配电柜环境达到报警参数、设备发生异常、通讯系统故障等异常情况时，系统自动发生报警，当工作人员确定报警信息后，系统可解除相关报警。
